   半導體是指常溫下導電性能介于導體和絕緣體之間的材料，其下游應用十分廣泛，包括集 成電路，通訊系統，光伏發電，人工智能等領域。常見的半導體材料有硅、鍺、砷化鎵等， 其中硅是商業應用上最具有影響力的一種。中國集成電路芯片市場容量快速擴大，帶動半導體材料需求增加。半導體材料使用主要集中在制造和封裝兩大環 節，一般來說，半導體材料可分為晶圓制造材料和封裝材料。其中，晶圓制造材料包括硅 片、電子特氣、光掩模、光刻膠、光刻膠輔助材料、拋光材料等；封裝材料包括引線框架、 封裝基板、陶瓷基板等。

而隨著半導體集成電路高速發展，也面臨一些挑戰。首先，隨著越來越多的設備連接到 IoT（物聯網）并在其上蓬勃發展，無線連接和速度成為一個問題；其次，防水或防腐蝕的設備對消費者來說是一個巨大的吸引力；第三，設備需要可靠耐用，能夠承受持續、長時間的使用和偶爾的粗暴處理。這些都是半導體器件需要滿足的重要要求，也是半導體薄膜材料供應商需要解決的挑戰。

通過磁控濺射沉積不同薄膜涂層保護材料可以解決這些挑戰性問題。在半導體器件上沉積各種DLC薄膜涂層不僅可以提高它們的效率，而且可以延長它們的使用壽命。

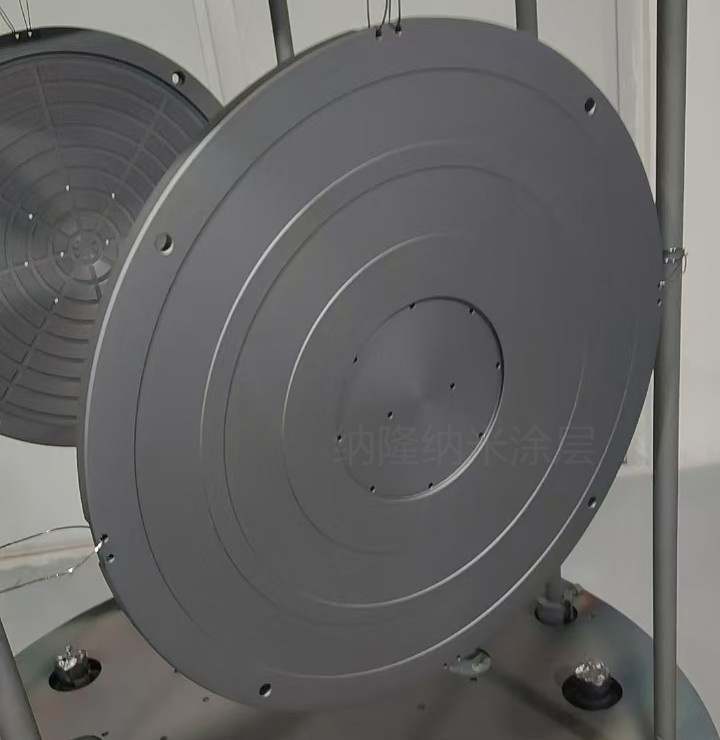

采用DLC絕緣涂層，解決半導體器件鋁盤因電流溫度影響其使用壽命短的問題

很多半導體器件受電流和溫度的影響以及工作環境受磨損而影響其使用壽命，為了提升此半導體器件鋁盤的使用壽命，表面采用了DLC涂層薄膜薄膜，DLC涂層具有絕緣性能，電阻值可在10的2-10的3次方，且類金剛石 (DLC) 涂層可以給半導體器件提供最大程度的耐磨防護，防止器件刮傷和斷裂。在應用防護DLC薄膜涂層后可以顯著延長半導體器件鋁盤的壽命。
