免费看片,国产成人av综合亚洲色欲,小s货张开腿让我c烂你的sb,metart精品白嫩的asspics

眾所周知，類金剛石碳基涂層因其高的抗腐蝕性、化學惰性、抗磨損性和低的摩擦系數等優異性能，被廣泛用作保護涂層。通過向 DLC 涂層中摻雜 Si 元素不僅可以進一 步提高涂層的性質，而且還可以通過控制Si的摻入 量，沉積低應力的多層結構。這種多層結構不但可 以沉積厚膜，而且還能延長腐蝕離子的擴散路徑，以增強其抗腐蝕性能。

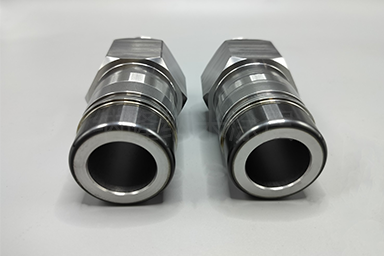

作為市場廣受歡迎不銹鋼材料，在重工業、輕工業、生活用品行業以及建筑裝飾等行業中有廣泛應用。為了提升其作為工件的各方面性能目前也開始采用DLC膜層，我司也做過很多304不銹鋼工件鍍DLC涂層，今天就來看沉積耐磨防腐 DLC涂層的各性能變化。

1、DLC 涂層的機械性能

DLC涂層與金屬基體之間的強粘附力對于延長 基底使用壽命和提高基底耐腐蝕性能是至關重要的。且DLC 涂層厚度可達 10 μm，層與層之間結合緊密，沒有微觀缺陷，并且沿著管徑呈遞增趨勢。DLC 涂層較 304 不銹鋼基底有更高的硬度， 為 10.5~15 GPa，且有著較高的膜基結合力。

2、電化學腐蝕行為

DLC涂層的腐蝕電流密度比304 不銹鋼基底低了一個數量級，而且 DLC 涂層的腐蝕電位發生了明顯的正移，腐蝕后表面沒有明顯的變化，表明 DLC 涂層有較高的耐蝕性。

3、DLC 涂層的摩擦學性能

DLC 涂層具有良好的潤滑效果，并且摩擦系數和磨損率在管道徑向有較好的均勻性。摩擦系數低至 0.06~0.18，磨損率低至2.5×10−7~8.1× 10−7 mm3 /(N·m)，遠低于 304 不銹鋼管基底的磨損率。
